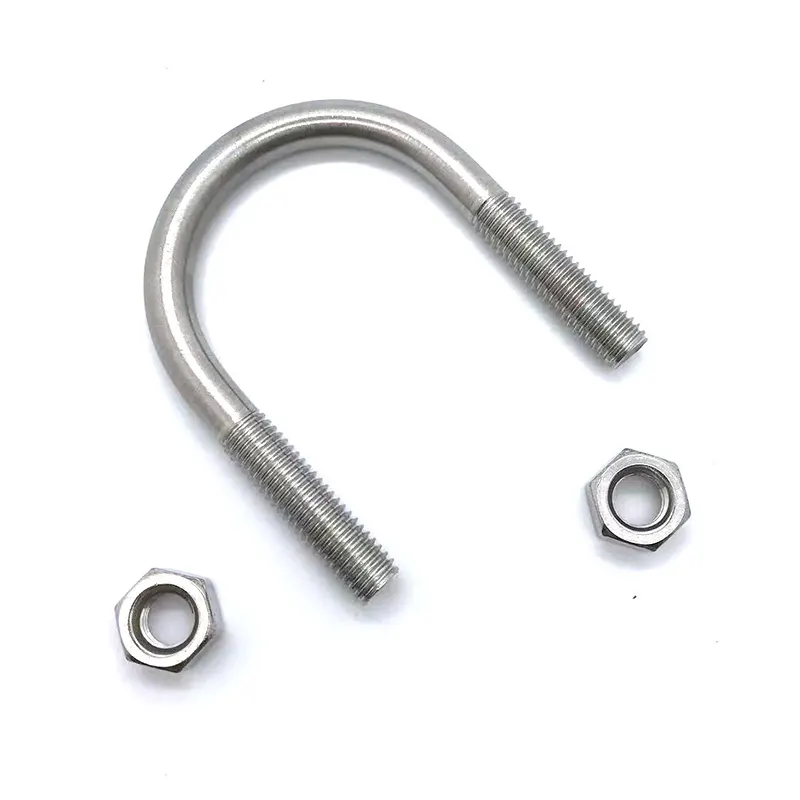

Hoe u de juiste specificaties voor U-bouten kiest

U-bouten behoren tot de meest gebruikte bevestigingsmiddelen bij het bevestigen van buizen, het verstevigen van apparatuur en het installeren van staalconstructies. Met hun eenvoudige ontwerp en hoge aanpassingsvermogen worden ze vaak gebruikt in loodgieterswerk, brandbeveiligingsleidingen, gasleidingen en de montage van elektromechanische apparatuur. Tijdens de daadwerkelijke constructie en aanschaf komen veel mensen vaak problemen tegen zoals het niet installeren, onvoldoende klemkracht, roesten, onvoldoende draagvermogen en na verloop van tijd losraken of loslaten als gevolg van onjuiste selectie van specificaties. Hoe moet u de specificaties voor U-bouten precies selecteren?

Standaardnotatieformaat voor U-bouten

Algemene notatie:U-bout Buisdiameter × Schachtdiameter × Totale lengte

Bijvoorbeeld: U27 M8×100

27: Compatibel met stalen buizen met een buitendiameter van 27 mm

M8: Schachtdiameter van 8 mm

100: Totale interne lengte van de U-vormige basis (exclusief de moer)

Alle selectieparameters zijn voornamelijk gebaseerd op de buitendiameter van de buis, de sterkte van de schacht en de beschikbare installatieruimte, niet op de binnendiameter van de buis. Dit is het meest fundamentele principe van selectie.

(I) Compatibele buitendiameter van de buis

De binnenbreedte van de U-bout moet overeenkomen met de buitendiameter van de buis. Dit is van cruciaal belang voor een succesvolle selectie en de meest voorkomende bron van fouten; in geen geval mag de selectie gebaseerd zijn op de binnendiameter van de buis. Om tegemoet te komen aan standaard technische buisafmetingen heeft de industrie een gestandaardiseerd systeem van U-boutspecificaties opgezet dat compatibel is met de overgrote meerderheid van gegalvaniseerde, gelaste en naadloze stalen buizen. De specifieke overeenkomsten worden weergegeven in de onderstaande tabel:

Voor niet-standaard buizen zoals PVC-, PE-kunststofbuizen en roestvrijstalen ronde buizen hoeft u niet naar buisdiametermodellen te verwijzen; Meet eenvoudig de werkelijke buitendiameter van de buis om de bijbehorende U-vormige schroef te selecteren. Tegelijkertijd moet speciale aandacht worden besteed aan de selectiemarge voor geïsoleerde buizen: als de buis is omwikkeld met een isolatielaag en een beschermlaag, moet de gecombineerde dikte van de isolatielaag aan beide zijden worden opgeteld bij de buitendiameter van de buis voordat de specificatie wordt geselecteerd; anders zijn de klemmen mogelijk te klein om de buis stevig vast te zetten.

(II) Schroefdraadmaten

Gangbare draadmaten voor U-bouten zijn M6, M8, M10, M12 en M16. Verschillende maten komen overeen met verschillende maximale draagvermogens en toepassingen. De juiste maat moet worden gekozen op basis van het gewicht van het te beveiligen object en de belastingsomstandigheden om veiligheidsrisico's veroorzaakt door onvoldoende draagvermogen te voorkomen.

(III) Totale lengte van de schroef

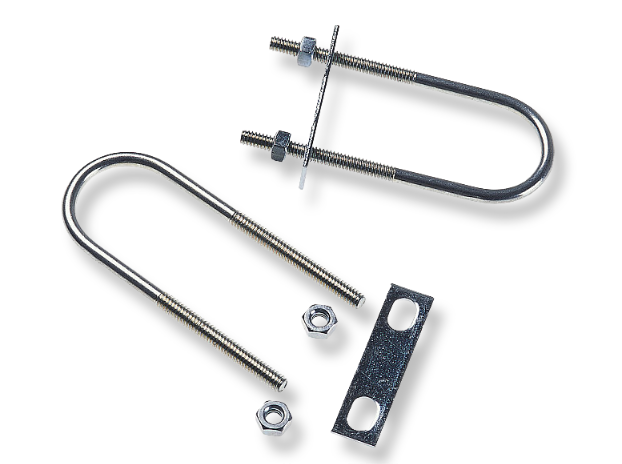

De totale lengte van een U-bout bepaalt rechtstreeks de dikte van de steunplaat die erin past en de vereiste installatieruimte. Een onjuiste keuze van de lengte kan tot problemen leiden, zoals onvoldoende schroefdraad om de moer aan te sluiten, het niet goed vastzetten van het bevestigingsmiddel of het overmatig uitsteken van de schroef. De formule voor het berekenen van de juiste totale lengte is: Totale lengte = buitendiameter buis + dikte steunplaat + installatieafstand aan beide zijden. Bij standaard bouwpraktijken wordt aan elke kant een montageruimte van 20–30 mm gereserveerd voor de montage van ringen, veerringen en moeren, waardoor een veilige bevestiging wordt gegarandeerd.

Specificaties voor het selecteren van sterktegraden

De sterkteklasse van U-bouten moet op passende wijze worden afgestemd op de trillingsintensiteit en de belastingseisen van de bedrijfsomstandigheden. Voor standaard sanitair- en verwarmingsleidingen, evenals statische buisbevestigingen zonder frequente trillingen, zijn conventionele gegalvaniseerde U-bouten van klasse 4.8 voldoende om aan de operationele vereisten te voldoen; In dynamische belastingscenario's, zoals steunbeugels voor apparatuur, trillende buizen en pijpbevestigingen op grote hoogte, gelden hogere eisen voor boutsterkte en vermoeidheidsweerstand. Er moeten hoogwaardige bouten van klasse 8.8 worden gebruikt om de risico's van draadstripping en breuk veroorzaakt door langdurige trillingen effectief te beperken; Roestvrijstalen U-bouten voldoen aan de industriële standaardkwaliteiten: klasse 304 komt overeen met A2-70 en klasse 316 komt overeen met A4-70, waardoor ze geschikt zijn voor verschillende corrosiebestendige, zeer sterke toepassingen.

Samenvatting

1. Meet de werkelijke buitendiameter van de buis; als er isolatie is, tel dan de isolatiedikte op om de overeenkomstige binnendiameter van de U-bout te selecteren;

2. Bepaal de schroefdraadmaat op basis van de toepassing en het draagvermogen van de pijpleiding: selecteer M8 voor lichte belastingen, M10 voor standaardbelastingen en M12 of groter voor zware belastingen;

3. Meet de dikte van de staalplaat voor de vaste steun en bereken, rekening houdend met de standaard montagetoeslag, de totale lengte van de bijpassende noppen;

4. Bepaal het materiaal en de oppervlaktebehandeling op basis van de werkomgeving, waarbij onderscheid wordt gemaakt tussen binnen-, buiten-, corrosieve en hoge temperaturen;

5. Selecteer platte ringen, veerringen en moeren die van hetzelfde materiaal zijn gemaakt om elektrochemische corrosie veroorzaakt door contact tussen verschillende materialen te voorkomen en om de levensduur te verlengen.
